阿里云服务器同一账号VPC互连最详细图文教程

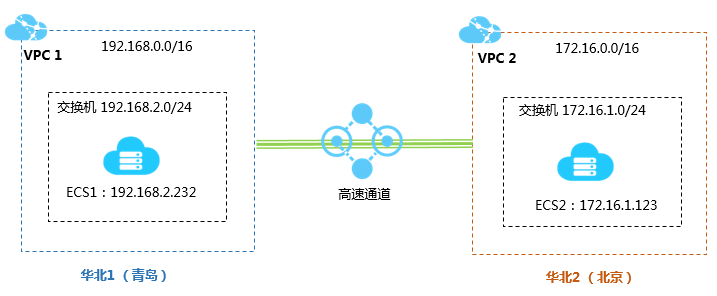

阿里云服务器同一账号下,只要确保要进行互连的VPC或交换机的网段不冲突。就能进行同一账号下的VPC私网互通。本操作以如下两个VPC为例。账号A的VPC1将作为连接发起端,账号B的VPC2作为连接接收端。

阿里云服务器跨账号VPC互联教程:阿里云服务器专有网络,实现跨账号VPC互连最详细教程
阿里云服务器同一账号VPC互连最详细图文教程步骤一 创建对等连接

完成以下操作,创建对等连接:

1、登录高速通道管理控制台。

2、在左侧导航栏,单击专有网络对等连接 > VPC互连

3、选择一个地域。本教程选择华北1(青岛)

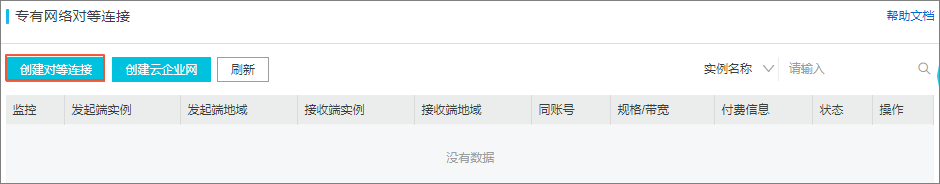

4、单击创建对等连接

阿里云服务器同一账号VPC互连最详细图文教程

5、配置对等连接。本操作使用如下配置:

说明 如果您要通过高速通道连接中国大陆和境外(含香港)的专有网络,请选择中国联通跨境。跨境互通由中国联通运营。

  • 连接场景:选择VPC互连

  • 创建路由器场景:选择同时创建两端

    系统会将选择的本端VPC设置为连接发起端,对端VPC设置为接受端,自动连接发起端接收端。

  • 地域:选择本端VPC的所属地域,本操作选择华北1 (青岛)

  • 本端VPC ID:选择本端VPC即连接发起端,本操作选择VPC1

  • 对端地域:选择要连接的VPC的所属地域,本操作选择华北2 (北京)

  • 对端VPC ID:选择要连接的VPC,本操作选择VPC2

  • 带宽值:选择专有网络互通的带宽,本操作选择2Mb

6、单击立即购买,并完成支付。

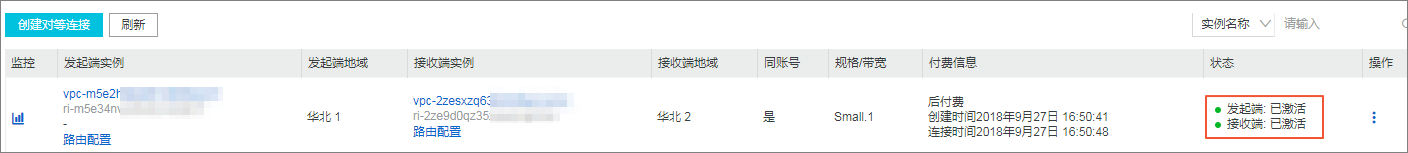

7、回到专有网络对等连接页面,查看已创建的对等连接。当发起端和接收端的状态都为已激活时,表示成功建立连接。

阿里云服务器同一账号VPC互连最详细图文教程

步骤二 配置路由

建立对等连接后,您还需要分别为互连的VPC添加路由。

完成以下操作,配置路由:

1、在专有网络对等连接页面,找到已创建的对等连接。

2、单击发起端实例下的路由配置选项。

阿里云服务器同一账号VPC互连最详细图文教程

3、单击添加对端路由,然后输入要连接的VPC或其交换机的网段,单击确定

本操作输入对端VPC的网段172.16.0.0/16。

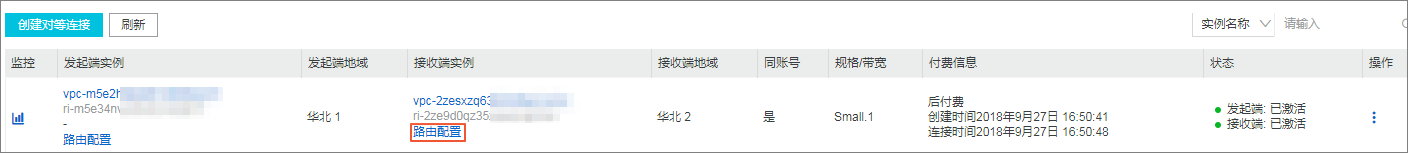

4、单击接收端实例下的路由配置选项。

阿里云服务器同一账号VPC互连最详细图文教程

5、单击添加对端路由,然后输入要连接的VPC或其交换机的网段,单击确定

步骤三 配置安全组

在两个VPC间建立对等连接后,您还需要配置安全组规则,实现两个VPC内的ECS实例的互通。本操作以下表中的ECS实例和安全组配置为例。

配置信息 账号A 账号A
账号ID AccountID_A AccountID_A
ECS实例ID InstanceID_A InstanceID_B
安全组ID SecurityGroupID_A SecurityGroupID_B

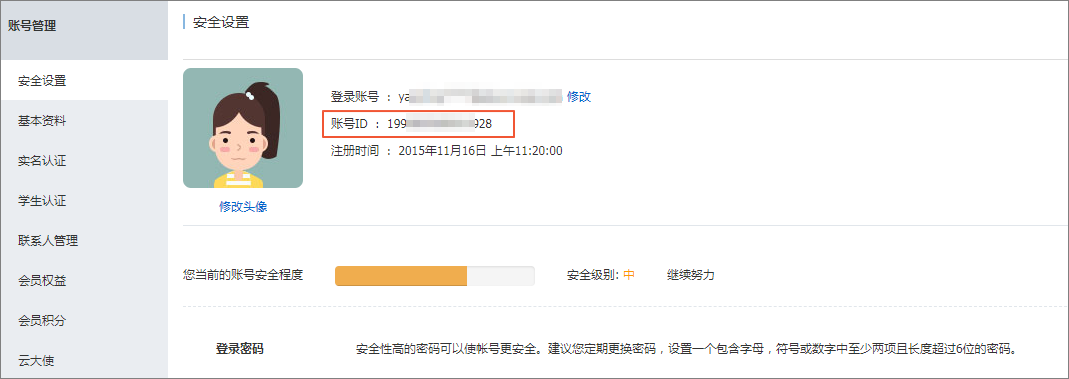

您可以在账号中心查看账号ID。

阿里云服务器同一账号VPC互连最详细图文教程

完成以下操作,配置安全组规则:

  1. 登录云服务器ECS管理控制台。
  2. 在左侧导航栏,单击网络和安全 > 安全组
  3. 选择实例的地域。
  4. 找到目标安全组,然后单击配置规则
  5. 安全组规则页面,单击添加安全组规则
  6. 配置安全组规则,根据您的需要选择协议类型并输入端口。

    注意 如果是跨地域VPC互通,选择地址段访问方式,输入对端VPC的网段。

    如果选择安全组访问方式,确保VPC地域相同。

    本操作中选择IP地址段访问方式。

步骤四 测试

建立对等连接,并添加路由后,您可以登录到其中一个专有网络的ECS实例上,ping已连接的专有网络中的ECS实例的私网IP。如果可以ping通,则表示两个VPC已经成功连接。
