阿里云专有网络VPC规划中的常见问题解答

很荣幸被朋友瞧得起,让我帮他做一个阿里云专有网络方案,可君哥我才疏学浅,也不是网络规划师,但朋友瞧得起,只能硬着头皮上马,辛亏度娘给力,现在分享君哥在学习过程中碰到的几个问题,帮助老铁解决80%的疑问,一起学习阿里云专有网络VPC规划。

问题一 应该使用几个VPC?

1、一个VPC

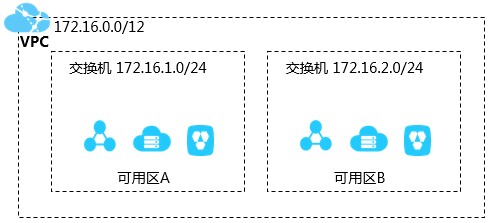

如果您没有多地域部署系统的要求且各系统之间也不需要通过VPC进行隔离,那么推荐使用一个VPC。目前,单个VPC内运行的云产品实例可达15,000个,这样的容量基本上可以满足您的需求。

阿里云专有网络VPC规划中的常见问题解答

2、多个VPC

如果您有如下任何一个需求,推荐您使用多个VPC:

  • 多地域部署系统

    VPC是地域级别的资源,是不能跨地域部署的。当您有多地域部署系统的需求时,就必然需要使用多个VPC。您可以通过使用高速通道、VPN网关、云企业网等产品实现VPC互通。

阿里云专有网络VPC规划中的常见问题解答

3、多业务系统隔离

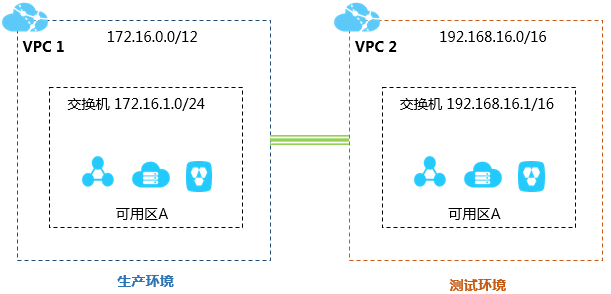

如果在一个地域的多个业务系统需要通过VPC进行严格隔离,比如生产环境和测试环境,那么也需要使用多个VPC,如下图所示。

阿里云专有网络VPC规划中的常见问题解答

问题二 应该使用几个交换机?

首先,即使只使用一个VPC,也尽量使用至少两个交换机,并且将两个交换机分布在不同可用区,这样可以实现跨可用区容灾。

同一地域不同可用区之间的网络通信延迟很小,但也需要经过业务系统的适配和验证。由于系统调用复杂加上系统处理时间、跨可用区调用等原因可能产生期望之外的网络延迟。建议您进行系统优化和适配,在高可用和低延迟之间找到平衡。

其次,使用多少个交换机还和系统规模、系统规划有关。如果前端系统可以被公网访问并且有主动访问公网的需求,考虑到容灾可以将不同的前端系统部署在不同的交换机下,将后端系统部署在另外的交换机下。

问题三 应该选择什么网段?

在创建VPC和交换机时,您必须以无类域间路由块 (CIDR block) 的形式为您的专有网络划分私网网段。1、规划VPC网段

您可以使用192.168.0.0/16、172.16.0.0/12、10.0.0.0/8这三个私网网段及其子网作为VPC的私网地址范围。在规划VPC网段时,请注意:

  • 如果云上只有一个VPC并且不需要和本地IDC互通时,可以选择上述私网网段中的任何一个网段或其子网。
  • 如果有多个VPC,或者有VPC和线下IDC构建混合云的需求,建议使用上面这些标准网段的子网作为VPC的网段,掩码建议不超过16位。
  • VPC网段的选择还需要考虑到是否使用了经典网络。如果您使用了经典网络,并且计划将经典网络的ECS实例和VPC网络连通,那么,建议您选择非10.0.0.0/8作为VPC的网段,因为经典网络的网段也是10.0.0.0/8。

2、规划交换机网段

交换机的网段可以和其所属的VPC网段相同,或者是其VPC网段的子网。比如VPC的网段是192.168.0.0/16,那么该VPC下的虚拟交换机的网段可以是192.168.0.0/16,也可以是192.168.0.0/17一直到192.168.0.0/29。

规划交换机网段时,请注意:

  • 交换机的网段的大小在16位网络掩码与29位网络掩码之间,可提供8-65536个地址。16位掩码能支持65532个ECS实例,而小于29位掩码又太小,没有意义。
  • 每个交换机的第一个和最后三个IP地址为系统保留地址。以192.168.1.0/24为例,192.168.1.0、 192.168.1.253、192.168.1.254和192.168.1.255这些地址是系统保留地址。
  • ClassicLink功能允许经典网络的ECS和192.168.0.0/16,10.0.0.0/8,172.16.0.0/12这三个VPC网段的ECS通信。例如,如果要和经典网络通信的VPC网段是10.0.0.0/8,则要和经典网络ECS通信的交换机的网段必须是10.111.0.0/16。
  • 交换机网段的确定还需要考虑该交换机下容纳ECS的数量。

问题四 VPC与VPC互通或者与本地数据中心互通

当您有VPC互通或和本地IDC互通的需求时,确保VPC的网段和要互通的网络的网段都不冲突。

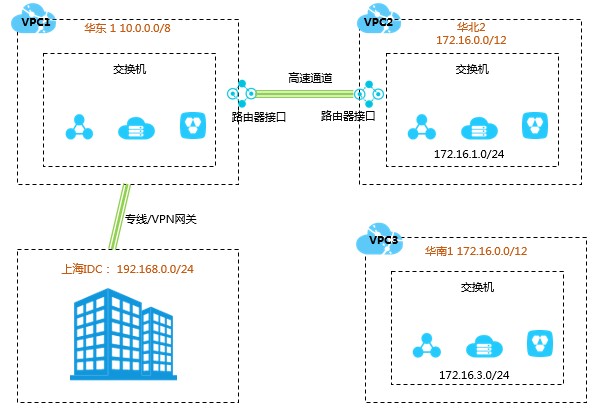

如下图所示,比如您在华东1、华北2、华南1三个地域分别有VPC1、VPC2和VPC3三个VPC。VPC1和VPC2通过高速通道内网互通,VPC3目前没有和其他VPC通信的需求,将来可能需要和VPC2通信。另外,您在上海还有一个自建IDC,需要通过高速通道(专线功能)和华东1的VPC1私网互通。

阿里云专有网络VPC规划中的常见问题解答

此例中VPC1和VPC2使用了不同的网段,而VPC3暂时没有和其他VPC互通的需求,所以VPC3的网段和VPC2的网段相同。但考虑到将来VPC2和VPC3之间有私网互通的需求,所以两个VPC中的交换机的网段都不相同。VPC互通要求互通的交换机的网段不能一样,但VPC的网段可以一样。

在多VPC的情况下,建议遵循如下网段规划原则:

  • 尽可能做到不同VPC的网段不同,不同VPC可以使用标准网段的子网来增加VPC可用的网段数。
  • 如果不能做到不同VPC的网段不同,则尽量保证不同VPC的交换机网段不同。
  • 如果也不能做到交换机网段不同,则保证要通信的交换机网段不同。
